螺旋分級機，工業分級機種類中的一員，常與球磨機等研磨設備配合形成閉合的循環回路，在各種礦物選礦生產線中擔任分級角色。本文主要是對該螺旋分級機工作原理及其參數規格的簡要分析，意在于幫助更多預投資該螺旋分級機設備的企業用戶朋友們更好地選購，具體詳情如下：

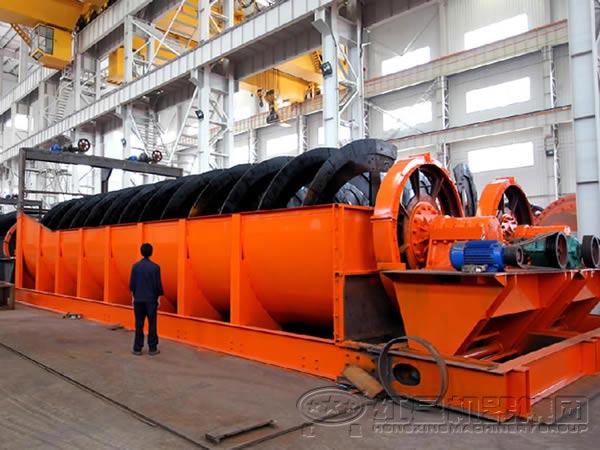

大型雙螺旋分級機
該螺旋分級機工作時，主要是借助于固體粒大小不同，比重不同，因而在液體中的沉降速度不同的原理，細礦粒浮游在水中成溢流出，粗礦粒沉于槽底。再由螺旋推向上部排出，來進行機械分級的 一種分級設備，能把磨機內磨出的料粉級于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出，從而實現對礦物的分選。

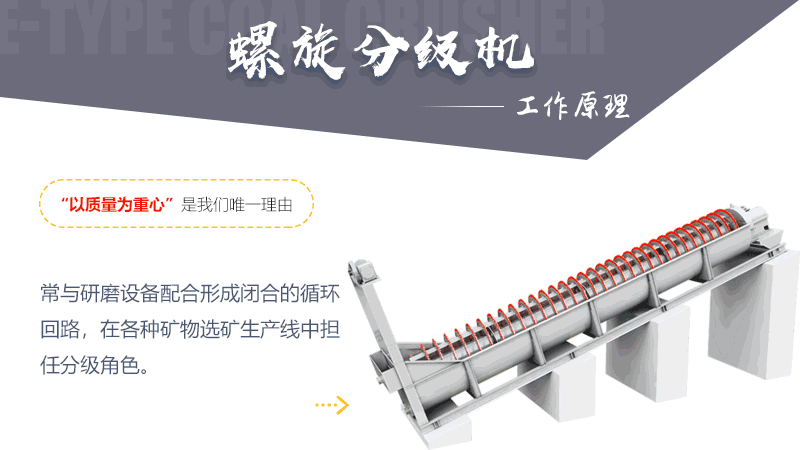

單螺旋分級機作業模擬動圖
螺旋分級機作業客戶現場
這里主要螺旋分級機參數規格較為齊全的河南紅星分級機廠家生產的螺旋分級機為例，具體紅星螺旋分級機參數規格表如下：
| 型號 |
螺旋直徑 (mm) |
螺旋轉速 (r/min) |
水槽長度 (mm) |
處理量（t/d） | 電動機功率（kw≤） | 外形尺寸（mm≤） |
總重 （t） |
||||
| 按返砂 | 按溢流 | 傳動用 | 升降用 | 長 | 寬 | 高 | |||||
| FG-3 | 300 | 12-30 | 3000 | 80-150 | 20 | 1.1 | ---- | 3850 | 490 | 1140 | 0.7 |
| FG-3 | 300 | 12-30 | 3000 | 80-150 | 20 | 1.1 | ---- | 3850 | 490 | 1140 | 0.7 |
| FG-5 | 500 | 8-12.5 | 4500 | 135-210 | 32 | 1.1 | ---- | 5430 | 680 | 1480 | 1.9 |
| FG-7 | 750 | 6-10 | 5500 | 340-570 | 65 | 3 | ---- | 6720 | 980 | 1820 | 3.1 |
| FG-10 | 1000 | 5-8 | 6500 | 675-1080 | 110 | 5.5 | ---- | 7590 | 1240 | 2380 | 4.9 |
| FC-10 | 8400 | 675-1080 | 85 | 7.5 | ---- | 9600 | 1240 | 2680 | 6.2 | ||
| FG-12 | 1200 | 4-6 | 6500 | 1170-1870 | 155 | 7.5 | 2.2 | 8180 | 1570 | 3110 | 8.5 |
| FC-12 | 8400 | 1170-1870 | 120 | 7.5 | 2.2 | 10370 | 1540 | 3920 | 11.0 | ||
| 2FG-12 | 6500 | 2340-3740 | 310 | 15 | 4.4 | 8230 | 2790 | 3110 | 15.8 | ||
| 2FC-12 | 8400 | 2340-3740 | 240 | 15 | 4.4 | 10370 | 2790 | 3920 | 17.6 | ||
| FG-15 | 1500 | 4-6 | 8300 | 1830-2740 | 235 | 7.5 | 2.2 | 10410 | 1880 | 4080 | 12.5 |
| FC-15 | 10500 | 1830-2740 | 185 | 7.5 | 2.2 | 12670 | 1820 | 4890 | 16.8 | ||
| 2FG-15 | 8300 | 2280-5480 | 470 | 15 | 4.4 | 10410 | 3390 | 4080 | 22.1 | ||
| 2FC-15 | 10500 | 2280-5480 | 370 | 15 | 4.4 | 12670 | 3370 | 4890 | 30.7 | ||
| FG-20 | 2000 | 3.6-5.5 | 8400 | 3290-5940 | 400 | 11-15 | 3 | 10790 | 2530 | 4490 | 20.5 |
| FC-20 | 12900 | 3210-5940 | 320 | 11-15 | 3 | 15610 | 2530 | 5340 | 28.5 | ||
| 2FG-20 | 8400 | 7780-11880 | 800 | 22-30 | 6 | 11000 | 4600 | 4490 | 35.5 | ||
| 2FC-20 | 12900 | 77880-11880 | 640 | 22-30 | 6 | 15760 | 4600 | 5640 | 48.7 | ||
| FG-24 | 2400 | 3.67 | 9130 | 6800 | 580 | 15 | 3 | 11650 | 2910 | 4970 | 26.8 |
| FC-24 | 14130 | 6800 | 490 | 18.5 | 4 | 16580 | 2930 | 7190 | 41.0 | ||
| 2FG-24 | 9130 | 13600 | 1160 | 30 | 6 | 12710 | 5430 | 5690 | 45.8 | ||
| 2FC-24 | 14130 | 13700 | 910 | 37 | 8 | 17710 | 5430 | 8000 | 67.9 | ||
| 2FG-30 | 3000 | 3.2 | 12500 | 23300 | 1785 | 40 | 8 | 16020 | 6640 | 6350 | 73.0 |
| 2FC-30 | 14300 | 23300 | 1410 | ---- | ---- | 17091 | ---- | 8680 | 84.8 | ||
注：表中“2”表示雙螺旋分級機
紅星專注礦山設備生產30余年，生產的螺旋分級機大概有20多種，且每種不同型號參數的螺旋分級機在螺旋直徑、螺旋轉速、水槽長度以及單位時間處理量等方面都存在著一定的差異，所以用戶需根據自身實際需求進行合理的選購。具體有關螺旋分級參數詳解如下：
1、水槽傾角該傾角根據工藝要求確定，一般在12°—18°30′之間，當要求分級粒度細時取小值。
2、高堰式螺旋分級機的溢流堰高度為螺旋直徑的1/4-3/8，沉沒式螺旋分級機為其直徑的3/4-1。
3、螺旋軸長度的確定是根據溢流堰高度是由螺旋直徑和返砂脫水區長度L共同確定的，其中返砂脫水區長度L取決于配置磨機所要求的返砂含水量及磨機尺寸和位置，通常為L=1.5-2m。
4、螺旋導程與返砂量多少、螺旋直徑和轉速等因素有關，實踐證明，一般為螺旋直徑的0.5-0.6倍，其轉速應能保證及時返回沉砂，又不致產生強烈攪拌作用，保證達到工藝要求的溢流細度。
以上即是對螺旋分級機工作原理及其參數規格的簡要分析，更多有關螺旋分級機價格、選型注意事項等設備詳情，均可在線免費咨詢河南紅星，這兒有專業的螺旋分級機技術人員實時在線為您詳細解答。
