立磨機結構圖及工作原理-參數型號

立磨機也稱立式磨粉機，是采用新型料床粉磨和部分外循技術，結合市場實際情況，潛心研究開發的大型高產節能粉磨產品，廣泛用于水泥、建材、冶金、化工、非金屬礦等行業，關于其結構、工作原理、參數型號及價格等內容，這里都有詳細介紹。

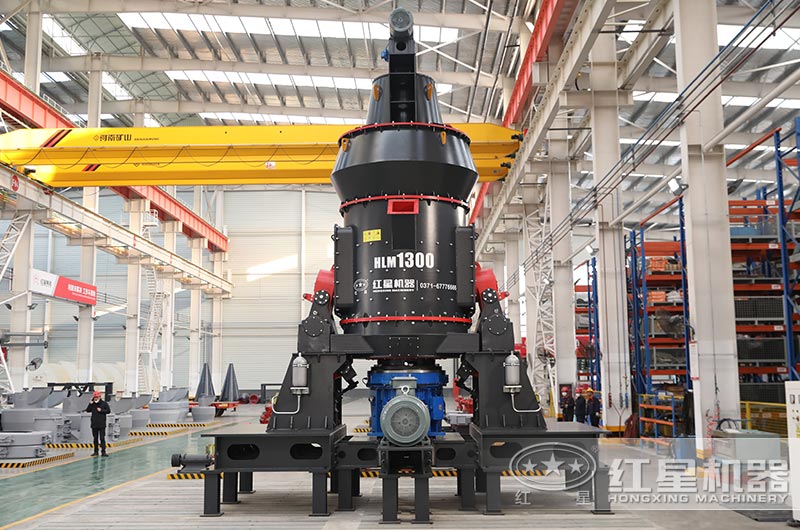

立磨機圖片

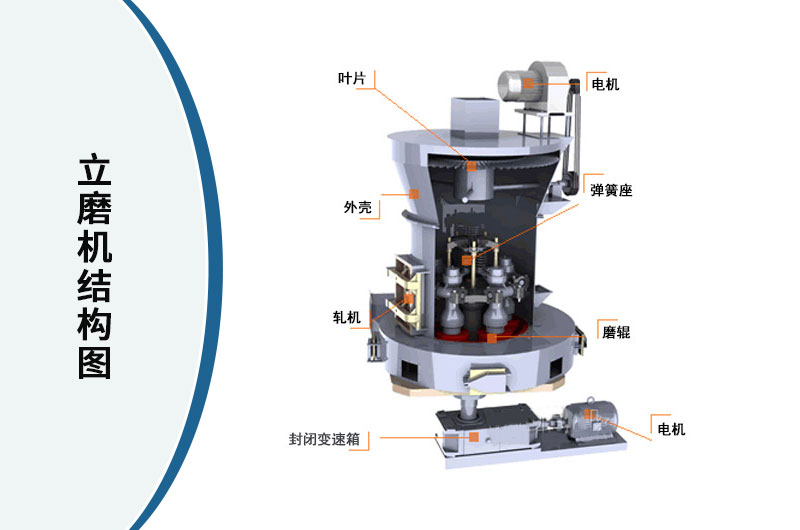

一、立磨機結構圖及工作原理

立磨機是集粉磨、分級、烘干、輸送于一體，工藝流程簡單，可將塊狀、顆粒狀及粉狀原料磨成所要求的粉狀物料，布局緊湊，占地面積小，可露天布置，建筑費用降低。

立磨機結構：

主要由主機、分析器、風機、成品旋風分離器、微粉旋風分離器及風管組成，其中，主機由機架、進風蝸殼、鏟刀、磨輥、磨環、罩殼組成。

立磨機工作原理：

主電機通過減速機帶動磨盤轉動，固定的磨輥沿磨盤滾道自轉，物料從下料口落到磨盤中央，在離心力的作用下，從磨盤中央向邊緣勻速移動，經過粉磨滾道時，受到磨輥的碾壓，碾磨力由液壓加載系統提供，大塊物料直接被壓碎，細粒物料受擠壓后形成料床進行粒間粉碎。

烘干與粉磨同時進行，一次熱風通過風環均勻進入磨盤周圍，將經過輾磨從磨盤上切向甩出的粉碎物料烘干并輸送到上部選粉機處，在轉子葉片的作用下，粗顆粒重新回到磨盤上粉磨（內循環），合格的細粉隨氣流一起出磨，被系統集粉器收集，即為成品；而少部分難粉碎且一次風吹不起的較大顆粒、雜質等通過風環跌落至磨機下部一次風室被刮料裝置排出機外，或經輸送設備由進料口進入立磨機重新粉磨（外循環）。

立磨機視頻-生產車間實拍

二、立磨機參數型號

立磨機憑借其優勢，深受業內人士喜愛，目前有6種機型，煤粉立磨機、立式礦磨機、礦渣立磨機、水泥熟料預粉磨立磨機、水泥立磨機、高細立磨機，又有50款型號可選擇，每小時產量6-420噸，成品細度0.84-0.37mm（20-400 目），下面為大家列舉兩款機型的立磨機參數型號，可咨詢了解更多型號。

注：礦渣易磨性(Bond)指數≤25kw/t；鋼渣易磨性(Bond)指數≤30kw/t；粉磨鋼渣時產量下降約30-40%。

注：莫氏硬度等級4級以下物料

三、立磨機優勢特點

• 1清潔環保

  整套系統釆用完全負壓運行，密封可靠，無粉塵外溢、環境清潔，成品收集釆用布袋式收塵器，除塵效率高，高于環保標準，同時限位裝置保證工作過程中磨盤和磨輥不接觸，振動小、噪音低。

• 2高產節能

  粉磨效率高、能耗低，輥盤結構設計合理，輾磨曲線長、輾磨面積大，磨輥和磨盤不直接接觸，輥套和襯板磨損少，而且輥套可翻面使用，使用壽命延長一倍，配備液壓加載系統，可根據易磨性的變化靈活調整研磨壓力，高產節能。

• 3自動化程度高

  釆用全自動控制系統，實現遠程操控，簡單方便，外置獨立稀油潤滑站，方便油品更換，液壓檢修裝置可以方便的使磨輥翻出機外，磨輥輥套更換和磨輥檢修方便快捷。

• 4成品質量穩定可靠

  釆用動態環保選粉機，粒度分布集中，粒形好，變頻調速，產品細度調整方便，粉磨的同時成品及時選出，減少物料磨機內停留時間和循環次數，成品污染小、品質高。

• 5綜合成本低

  磨粉的同時，具備烘干功能，可通熱風，在磨內直接、多次與粉狀物料充分接觸烘干，節省一套烘干設備，通過調節熱風溫度，可滿足不同濕度物料的烘干要求。

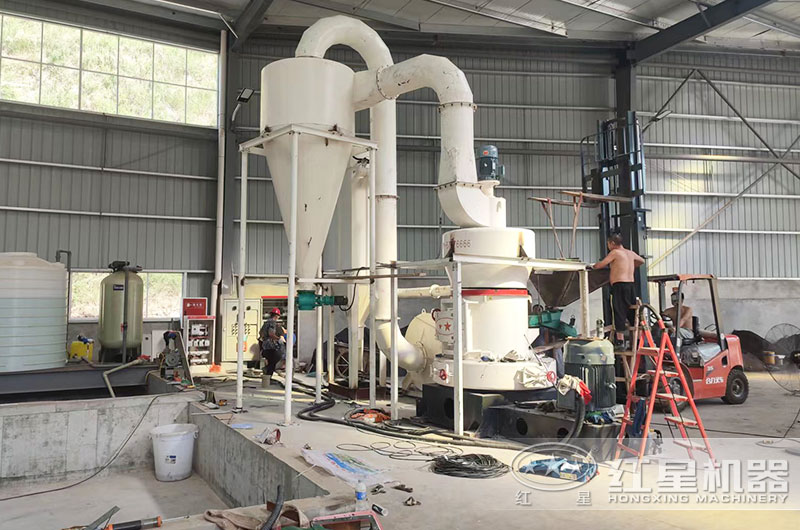

立磨機工作現場實拍圖

四、立磨機價格多少？

對于立磨機械設備，價格呈現差異化，受影響因素較多，除了與機型、型號和產量有關，還會受到不同廠家設計、選材及制造工藝的影響，以及銷售渠道和購買時間有所不同，通常在幾萬到幾十萬左右。

要說立磨機廠家哪家好？可以考察下河南紅星機器，建廠四十多年正規企業，自主研發制造生產，有嚴格的質量監管體系，源頭上就控制產品質量，所以價格上更優惠一些，可直接咨詢了解，還有技術團隊對設備進行安裝、調試、技術培訓等一系列服務。
