細碎破碎機也稱細碎機，主要用于將經過一級破碎后的物料進一步破碎至所需的粒度，在砂石生產線中放在二級破碎使用，適用于石灰石、河卵石、煤炭等多種硬、脆物料，目前市場上細碎破碎機有哪些？工作原理、內部結構、型號參數是什么樣的，這里為大家詳細介紹。
安徽客戶現場圖片
細碎破碎機設備目前市場上種類有很多，其中細鄂破機、沖擊式破碎機、細碎機等使用效果更好，選擇時需考慮物料硬度、產量和成品粒度等一些因素，進行合理選擇。
01細鄂破機
內部結構：固定顎板、活動鄂板、機架、上下護板、調整座、動鄂拉桿等組成。
工作原理：為驅動擠壓型，由動顎和靜顎兩塊顎板組成破碎腔，模擬動物的兩顎運動而完成物料破碎作業。

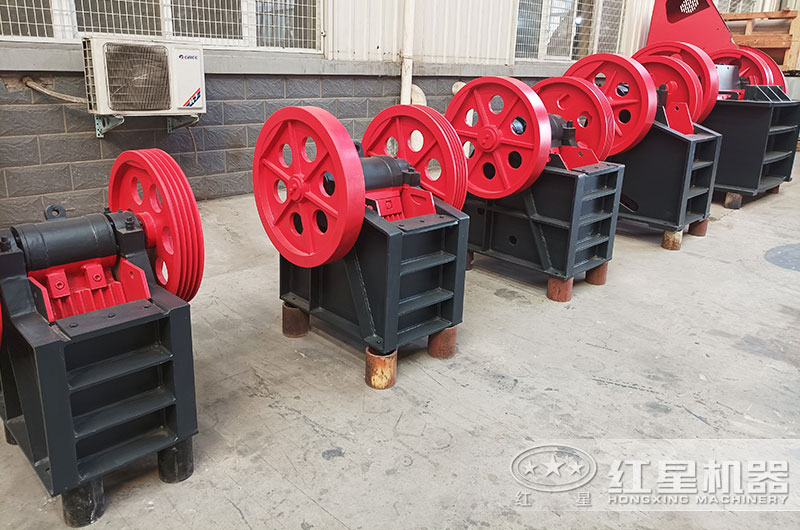

細鄂破機圖片
該機優化運動參數，V型破碎腔深、沒有死區，在破碎腔下部沖程更大，破碎比更大，不會發生堵料，有楔塊調整排料口，減小了工人勞動強度和停機時間，飛輪配重塊位置的精心設計，改善了整機動平衡系統的性能，運行更穩定，提高一定產量，同時電機座和主機一體化結構，安裝更加簡便、節約占用空間。
| 型號 | 進料口尺寸 (mm） | 最大進料粒度 (mm) | 排料口調整范圍 (mm) | 處理能力(t/h) | 偏心軸轉速(r/min) | 電機功率 (kw) | 外形尺寸 （長×寬×高） (mm) |
| PE 150×250 | 150×250 | 125 | 10-40 | 1-3 | 268 | 4P 5.5 | 760×700×860 |
| PE 200×300 | 200×300 | 180 | 15-50 | 2-6 | 260 | 4P 7.5 | 915×780×990 |
| PE 200×350 | 200×350 | 180 | 18-60 | 3-10 | 276 | 4P 11 | 1000×914×1112 |
| PE 250×400 | 250×400 | 210 | 20-70 | 5-21 | 300 | 6P 15 | 1100×1032×1285 |
| PE 400×600 | 400×600 | 340 | 40-100 | 16-64 | 270 | 6P 30 | 1623×1736×1615 |
| PE 500×750 | 500×750 | 425 | 50-100 | 40-110 | 268 | 6P 55 | 1920×1850×1920 |
| PE 600×750 | 600×750 | 500 | 150-200 | 80-240 | 268 | 6P 55 | 2020×1850×1920 |
| PE 600×900 | 600×900 | 500 | 65-160 | 50-160 | 254 | 6P 55 | 2530×1900×2340 |
| PE 750×1060 | 750×1060 | 630 | 80-180 | 110-320 | 245 | 8P 110 | 2680×2380×2785 |
| PE 900×1200 | 900×1200 | 750 | 100-200 | 220-380 | 208 | 8P 110 | 3470×2876×3330 |
| PE 1200×1500 | 1200×1500 | 1020 | 150-350 | 400-1000 | 180 | 8P 160-245 | 4850×3220×3680 |
| PE 1500×1800 | 1500×1800 | 1200 | 220-350 | 500-1200 | 180 | 8P 280-380 | 5160×3660×4248 |
| PEX 150×750 | 150×750 | 120 | 18-48 | 8-25 | 320 | 4P 15 | 1170×1575×1030 |
| PEX 250×750 | 250×750 | 210 | 25-60 | 13-35 | 320 | 6P 22 | 1550×1730×1470 |
| PEX 250×1000 | 250×1000 | 210 | 25-60 | 16-52 | 330 | 6P 30 | 1580×2006×1390 |
| PEX 250×1200 | 250×1200 | 210 | 25-60 | 20-61 | 330 | 6P 37 | 1780×2214×1430 |
| PEX 300×1300 | 300×1300 | 250 | 20-90 | 16-105 | 300 | 6P 55 | 2210×2320×1723 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
02沖擊式破碎機
內部結構：由進料、分料器、渦動破碎腔、葉輪體驗、主軸總成、底座傳動裝置及電機等部分組成。
工作原理：當物料落入進料斗，經中心進料孔進入高速旋轉的甩輪，在甩輪內被迅速加速，與反彈后自由下落的另一部分物料進行撞擊，一起沖擊到物料襯層（石打石）或反擊塊（石打鐵）上，被反彈斜向上沖擊到渦流腔的頂部，改變其運動方向，偏轉向下運動，與從葉輪流道發射出來的物料撞擊形成連續的物料幕，這樣，一塊物料在渦流破碎腔內受到兩次至多次撞擊、摩擦和研磨破碎作用，由下部排料口排出。
沖擊式破碎機圖片
融合了新的破碎技術和設計理念，通過四口葉輪設計、破碎腔撞擊角度進行改善，通過量提升，產量大，物料在與物料碰撞間可沿自然的紋理面發生破碎，達到成品粒型好但自身消耗低的特點，周護板上下可掉頭，及組合式拋料頭，只需更換磨損部分，降低各項成本，具備多年應用經驗。
| 型號 | VSI 7611 | VSI 8518 | VSI 9526 | VSI 1140 | VSI 1145 | VSI 1150 | |
| 處理量 (t/h) |
瀑落與中心進料 | 80-180 | 140-260 | 200-380 | 300-520 | 350-610 | 360-650 |
| 全中心進料 | 40-90 | 70-130 | 100-190 | 160-260 | 180-355 | 190-365 | |
| 最大入料尺寸 （mm） |
軟料 | 35 | 40 | 45 | 50 | 50 | 50 |
| 硬料 | 30 | 35 | 40 | 40 | 45 | 45 | |
| 轉速（r/min） | 1700-1890 | 1520-1690 | 1360-1510 | 1150-1300 | 1150-1300 | 1150-1300 | |
| 電機功率 | 4P 110 | 4P 180 | 4P 264 | 4P 400 | 4P 440 | 4P 500 | |
| 外形尺寸（長×寬×高）（mm） | 4100×2250×2300 | 4160×2360×2500 | 4540×2500×2830 | 5500×2750×3100 | 5500×2750×3100 | 5500×2750×3100 | |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
03細碎機
內部結構：主要由轉子、軸承、錘頭、殼體、破碎腔、反擊襯板、排料篦條板和傳動機構組成。
工作原理：在電機的帶動下，轉子高速旋轉，物料進入一破碎腔破碎，與轉子上的板錘撞擊破碎，然后進入第二細碎腔進行粉碎，在出料口排出。
細碎機圖片
為連續作業式設備，與轉子上的板錘撞擊破碎，有篦條，處理各種硬、脆物料進行細碎，以及制作磨料，采用篦板的設計、鋼性硬擠壓破碎，使得細碎效率大大提高，同時高線速度、運轉快，節電降耗比傳統的輥壓機好，運行性能穩定可靠，錘頭壽命長、投人成本低。
| 型號 | PXJ0804 | PXJ0806 | PXJ0808 | PXJ1010 | PXJ1212 | PXJ1414 | PXJ1616 | PXJ1818 |
| 轉子直徑×寬度 | 800×400 | 800×600 | 800×800 | 1010×1010 | 1200×1200 | 1400×1400 | 1600×1600 | 1800×1800 |
| 石灰石(t/h) | 5-45 | 7-55 | 10-65 | 15-75 | 20-110 | 25-150 | 30-200 | 40-260 |
| 電機功率 | 37 | 45 | 45 | 55 | 110 | 160 | 250 | 315 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
關于細碎破碎機價格，依據目前市場上，通常在幾萬、幾十萬到上百萬元都有，差異還是比較大的，因設備本身種類較多，具體需要根據其選擇來定，另外，市場上銷售企業較多，也需要考察質量和使用效果。
具體細碎破碎機多少錢一臺？歡迎來電或者在線咨詢了解，有經理直接報價，而且紅星礦山機械廠家是屬于自產自銷、享批發價優惠，而且技術完善、質量有保障，提供配置方案、免費安裝、調試、后期維修、保養等各項服務，客戶案例多，綜合對比來說，知根知底、選擇更放心。
