礦石顎式破碎機

礦石顎式破碎機一般處理較大塊的物料，產品粒度較粗，通常大于8毫米。其構造特征是破碎件之間有一定間隙，不互相接觸。礦石顎式破碎機可廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多部門。河南礦石顎式破碎機廠家眾多，于用戶選擇范圍廣，可投資性強。

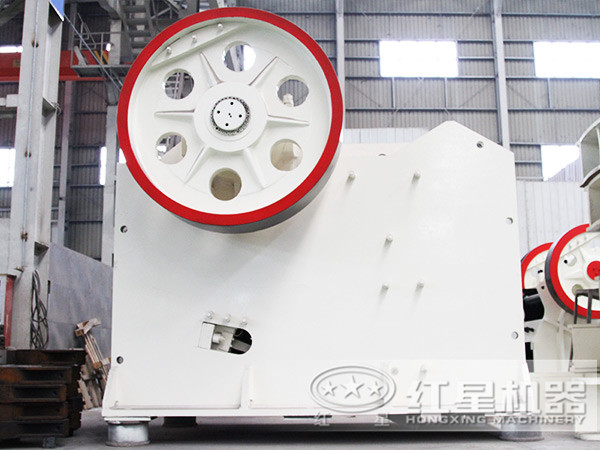

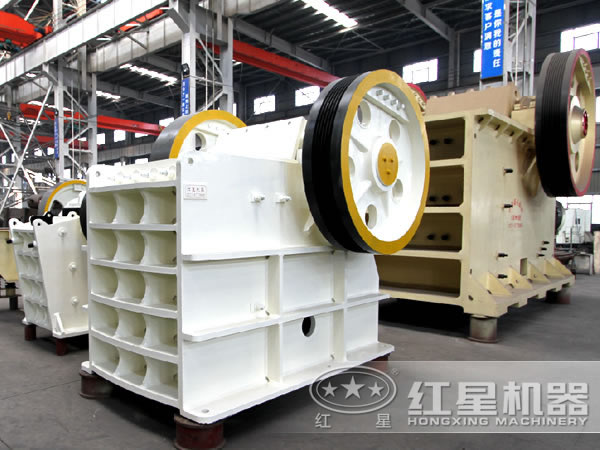

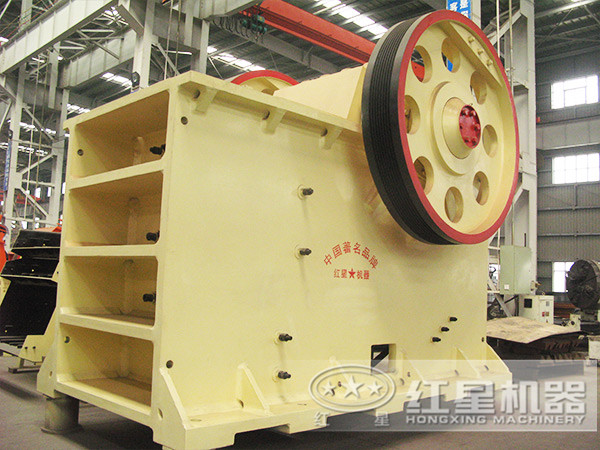

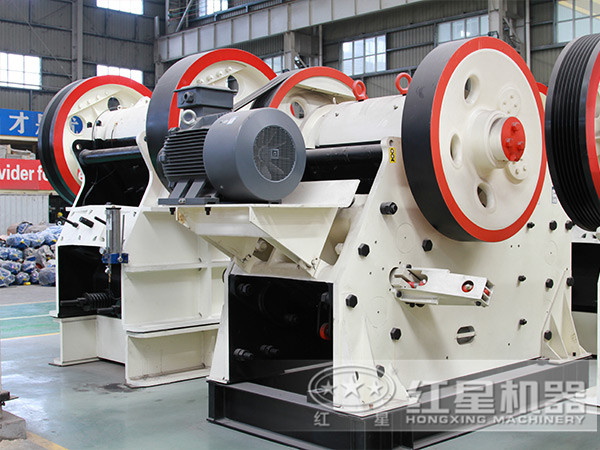

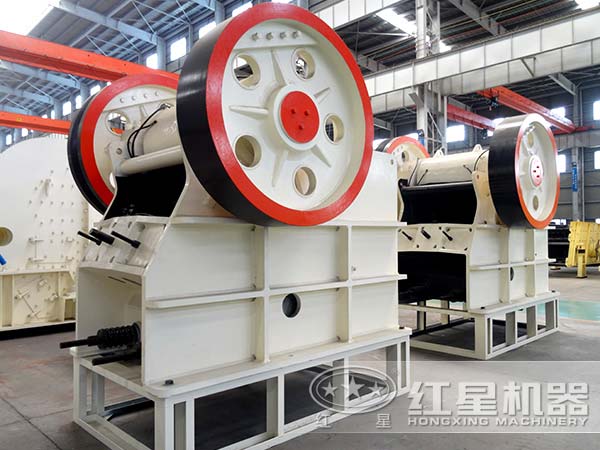

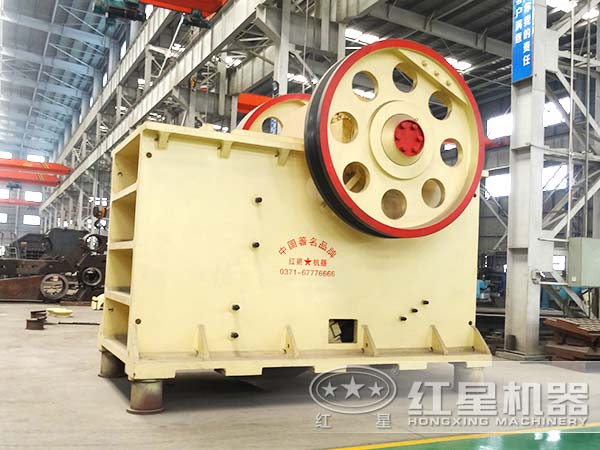

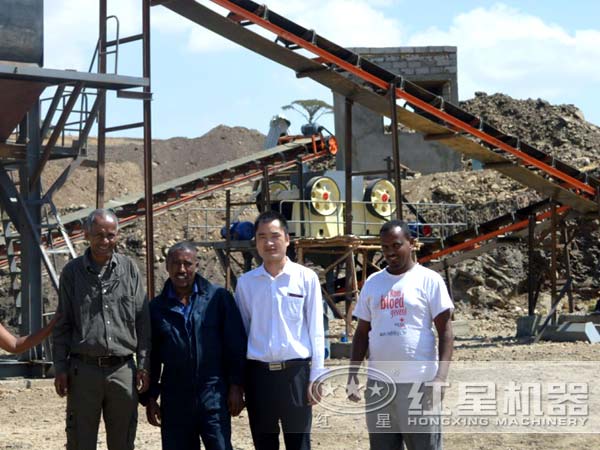

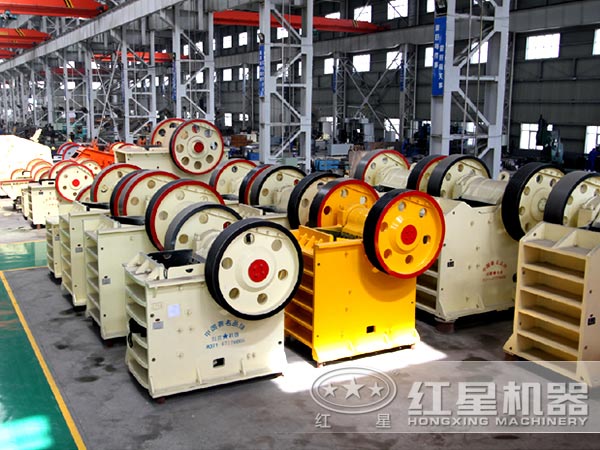

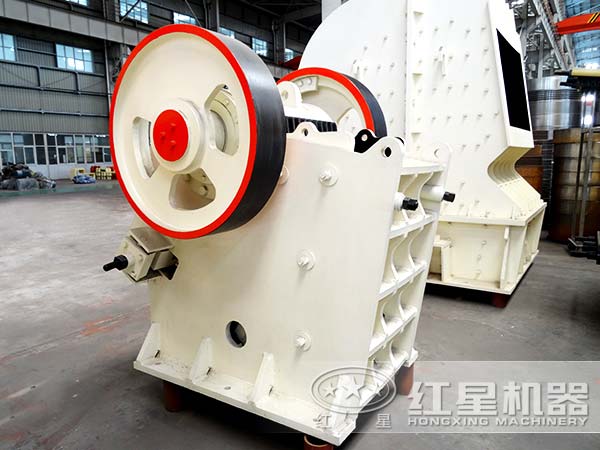

礦石顎式破碎機圖片展示

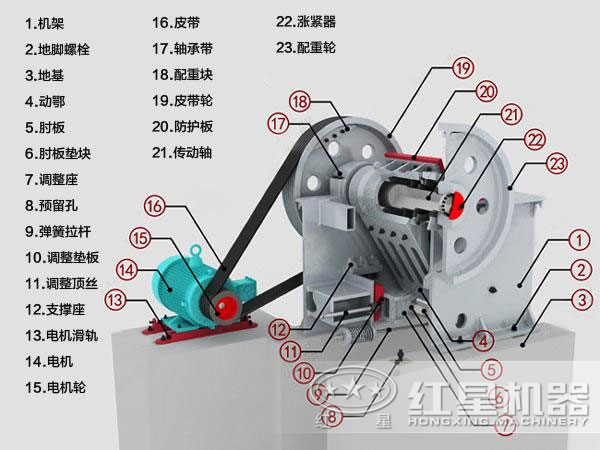

礦石顎式破碎機結構組成

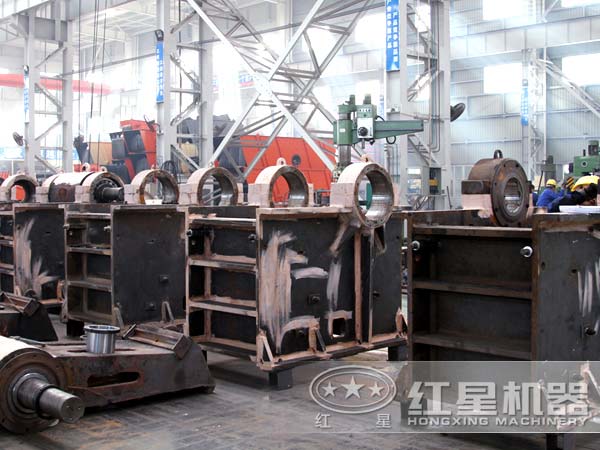

1、機架：礦石顎式破碎機有整體機架和組合機架兩種。整體機架一般由鑄件整體鑄造。組合機架用于大型顎式破碎機，大型機的機架需分段鑄成，再用螺栓牢固鏈接成整體，鑄造工藝復雜。

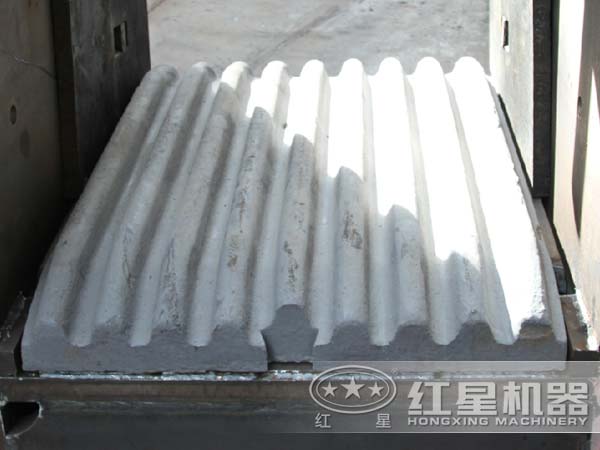

2、顎板和側護板：定顎和動顎都由顎床和顎板組成，顎板是工作部分。定顎的顎床就是機架前壁要有足夠的強度和剛度，以承受破碎反力，因而大多是鑄鋼或鑄鐵件。

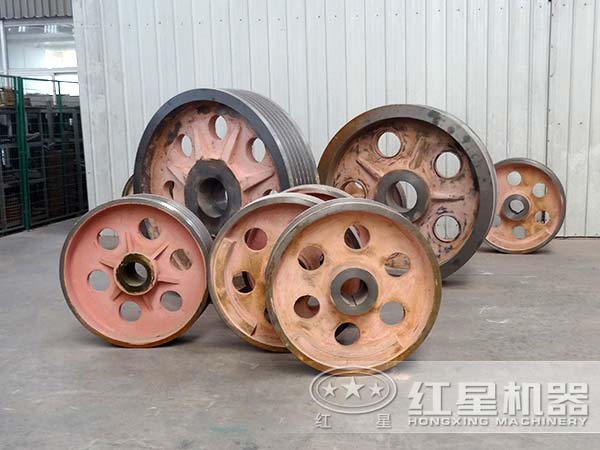

3、傳動件：偏心軸是破碎機的主軸采用高碳鋼制造。偏心部分須精加工、熱處理。偏心軸一端裝帶輪，另一端裝飛輪。

4、保險裝置：當機械零件、鐵塊等較大物體進入破碎腔時，或者破碎腔被物料堵塞時，顎式破碎機產生超負荷，機器受力急增，因此，必須設置保險裝置以防破碎機意外損壞。

6、潤滑系統：礦石顎式破碎機的摩擦部件用稀油或干油潤滑。偏心軸和連桿頭的軸承采用齒輪液壓泵壓入稀油進行集中循環潤滑。動顎軸承和襯板座的支承墊則采用手動干油潤滑槍定期壓入干油潤滑。

礦石顎式破碎機原理

電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與其同時物料被壓碎或劈碎，達到破碎的目的；當動顎下行時，肘板與動顎夾角變小，動顎板在拉桿，彈簧的作用下，離開固定顎板，此時已破碎物料從破碎腔下口排出。破碎中，主要部件是兩塊顎板，一是固定顎板，垂直固定在機體前壁上，另一個是活動顎板，位置傾斜，與固定顎板形成大小的破碎腔。活動顎板對著固定顎板作周期性的往復運動，時而分開，時而靠近，分開時，物料進入破碎腔，成品從下部卸出；靠近時，使裝在兩塊顎板之間的物料受到擠壓，彎折和劈裂作用而破碎。

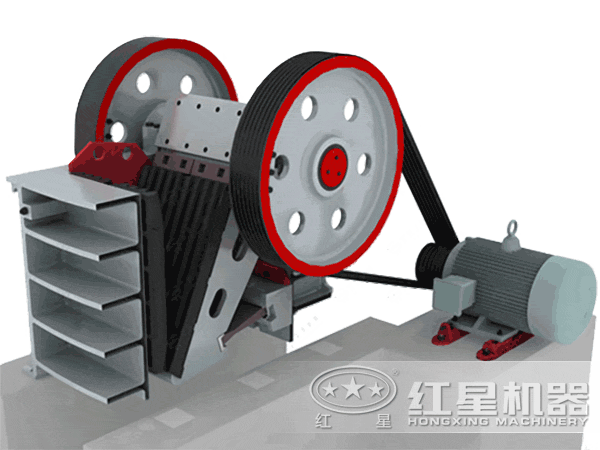

顎破機工作原理

礦石顎式破碎機優勢

1、礦石顎式破碎機由于具有較大的破碎比，可以減少破碎段數，簡化工藝流程，減少輔助設備數量。

2、礦石顎式破碎機大大拓展破碎機的應用領域，助力于國家大規模的基礎建設，積極響應號召，實現節能減排、高產的目的。

3、礦石顎式破碎機其產品粒度取決于料層的厚度，并不取決于排料口的大小，排料口的大小可根據產量及其他要求預先調整。

4、不可破碎物料進入破碎腔時，會隨著破碎機的運動自動從排料口排出，不需停機，也不會造成傳動裝置過載或損壞。

5、礦石顎式破碎機動顎的垂直行程過程相對較大，這對于排料、特別是排出粘性及潮濕物料有利。

技術參數
